Povrchové panikové kovanie

Dvojkrídlové dvere s trojbodovým zaistením D2/ 1H-1D-1B – 1-bod horizontálne uzamykanie, 2 body vertikálne uzamykanie, je nutné použiť koordinátory zatvárania a samozatvárač, sú určené pre protipožiarne a dymotesné dvere.
Podľa šírky dverného krídla a maximálnej výšky si môžete vybrať z nižšie uvedených setov:

1. set D2/1H-1D-1B pre šírku dverného krídla do 1 000 mm s max. výškou 2 270 mm obsahuje:

A: Stojace krídlo

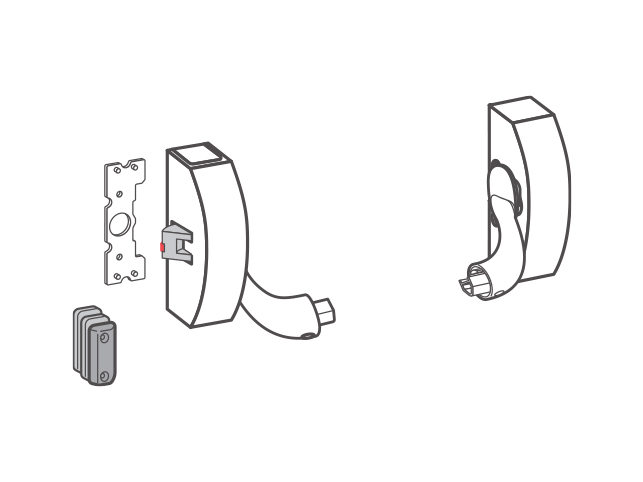

PHA 2102 F – 1-bodové zaistenie
PHA 2104 – paniková tyč 830 mm
PHX 04 F – set závory s krytom pre krídlo dverí s výškou do 2 270 mm
PHX 03 F – horné a dolné zaistenie
B: Pohyblivé krídlo
PHA 2102 F – 1-bodové zaistenie
PHA 2104 – paniková tyč 830 mm

2. set D2/1H-1D-1B pre šírku dverného krídla do 1 300 mm s max. výškou 2 270 mm obsahuje:

A: Stojace krídlo
PHA 2102 F – 1-bodové zaistenie
PHA 2105 – paniková tyč 1 130 mm
PHX 04 F – set závory s krytom pre krídlo dverí s výškou do 2 270 mm
PHX 03 F – horné a dolné zaistenie,
B: Pohyblivé krídlo
PHA 2102 F – 1-bodové zaistenie
PHA 2105 – paniková tyč 1 130 mm

3. set D2/1H-1D-1B pre šírku dverného krídla do 1 000 mm s max. výškou 3 400 mm obsahuje:

A: Stojace krídlo
PHA 2102 F – 1-bodové zaistenie
PHA 2104 – paniková tyč 830 mm
PHX 05 F – set závory s krytom pre krídlo dverí s výškou do 3 400 mm
PHX 03 F – horné a dolné zaistenie
B: Pohyblivé krídlo
PHA 2102 F – 1-bodové zaistenie
PHA 2104 – paniková tyč 830 mm

4. set D2/1H-1D-1B pre šírku dverného krídla do 1 300 mm s max. výškou 3 400 mm obsahuje:

A: Stojace krídlo
PHA 2102 F – 1-bodové zaistenie
PHA 2105 – paniková tyč 1130 mm
PHX 05 F – set závory s krytom pre krídlo dverí s výškou do 3 400 mm
PHX 03 F – horné a dolné zaistenie
B: Pohyblivé krídlo
PHA 2102 F – 1-bodové zaistenie
PHA 2105 – paniková tyč 1130 mm

Všetky komponenty majú striebornú povrchovú úpravu.

POUŽITIE PANIKOVÝCH KOVANÍ:
Panikové kovania umožňujú otvorenie dverí primeraným zatlačením na madlo v smere úniku a to i v prípade, že sú dvere z vonkajšej strany uzamknuté.
Sú určené na použitie na dverách východov z verejných budov s vyššou frekvenciou pohybu ľudí, napr. nákupné strediská, školy, nemocnice, divadlá, kiná, úrady a pod.
Tieto kovania sa montujú na dvere, ktoré sú súčasťou núdzových východov a protipožiarnych únikových ciest.

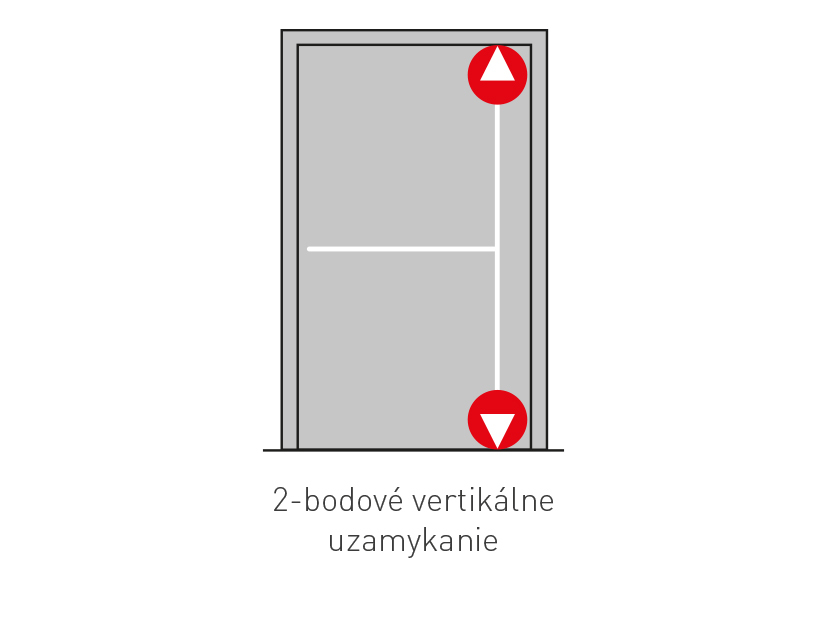

Sada dvojbodového panikového kovania so štítovou nerezovou kľučkou a cylindrickou vložkou.

Reverzibilné panikové kovanie. Uzamykanie dverí hornou a dolnou západkou. Otváranie pomocou kľúča a kľučky zvonku. Štítová nerezová kľučka a cylindrická vložka sú súčasťou balenia.

Štandardné balenie panikových kovaní je určené pre max. šírku dverného krídla 1260mm a max výšku 2100mm.

Pre dverné krídlo širšie ako 1260mm až do šírky 1500mm je potrebné zakúpiť oválnu tyč IN.20.961.

Pre dverné krídlo vyššie ako 2200mm až do šírky 1500mm je potrebné zakúpiť vertikálnu tyč IN.20.962.

Jednokrídlové dvere s trojbodovým zaistením s bočnou západkou D1/ 3B – 3-bodové horizontálne uzamykanie, je nutné použiť samozatvárač a sú určené pre protipožiarne a dymotesné dvere.
Podľa šírky dverného krídla a maximálnej výšky si môžete vybrať z nižšie uvedených setov:

1. set D1/3B pre šírku dverného krídla do 1 000 mm s max. výškou 2 270 mm obsahuje:
PHA 2102 F – 1-bodové zaistenie
PHA 2104 – paniková tyč 830 mm
PHX  04 F – set závory s krytom pre krídlo dverí s výškou do 2 270 mm

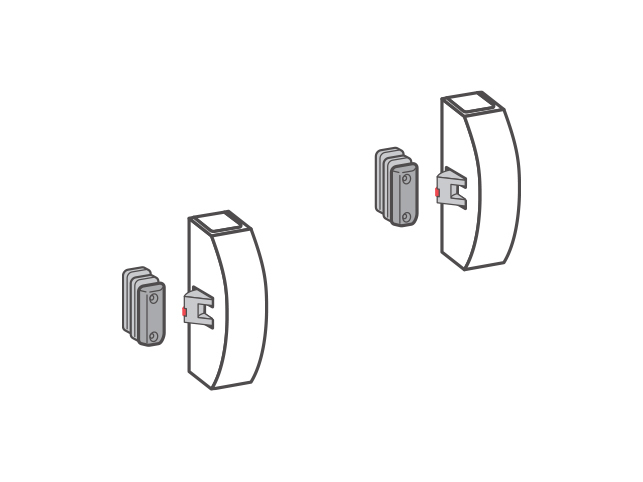

PHX 07 F – horné a dolné zaistenie s bočnou západkou

2. set D1/3B pre šírku dverného krídla do 1 300 mm s max. výškou 2 270 mm obsahuje:
PHA 2102 F – 1-bodové zaistenie
PHA 2105 – paniková tyč 1 130 mm
PHX 04 F – set závory s krytom pre krídlo dverí s výškou do 2 270 mm
PHX 07 F – horné a dolné zaistenie s bočnou západkou

3. set D1/3B pre šírku dverného krídla do 1 000 mm s max. výškou 3 400 mm obsahuje:
PHA 2102 F – 1-bodové zaistenie
PHA 2104 – paniková tyč 830 mm
PHX 05 F – set závory s krytom pre krídlo dverí s výškou do 3 400 mm
PHX 07 F – horné a dolné zaistenie s bočnou západkou

4. set D1/3B pre šírku dverného krídla do 1 300 mm s max. výškou 3 400 mm obsahuje:
PHA 2102 F – 1-bodové zaistenie
PHA 2105 – paniková tyč 1 130 mm
PHX 05 F – set závory s krytom pre krídlo dverí s výškou do 3 400 mm
PHX 07 F – horné a dolné zaistenie s bočnou západkou

Všetky komponenty majú striebornú povrchovú úpravu.

POUŽITIE PANIKOVÝCH KOVANÍ:

Panikové kovania umožňujú otvorenie dverí primeraným zatlačením na madlo v smere úniku a to i v prípade, že sú dvere z vonkajšej strany uzamknuté.
Sú určené na použitie na dverách východov z verejných budov s vyššou frekvenciou pohybu ľudí, napr. nákupné strediská, školy, nemocnice, divadlá, kiná, úrady a pod.
Tieto kovania sa montujú na dvere, ktoré sú súčasťou núdzových východov a protipožiarnych únikových ciest.

Jednokrídlové dvere s dvojbodovým zaistením s bočnou západkou D1/2B – 2-bodové horizontálne uzamykanie, je nutné použiť samozatvárač a sú určené pre protipožiarne a dymotesné dvere.
Podľa šírky dverného krídla a maximálnej výšky si môžete vybrať z nižšie uvedených setov:

1. set D1/2B pre šírku dverného krídla do 1 000 mm s max. výškou 2 270 mm obsahuje:
PHA 2102 F – 1-bodové zaistenie
PHA 2104 – paniková tyč 830 mm
PHX  04 F – set závory s krytom pre krídlo dverí s výškou do 2 270 mm
PHX 07 F – horné a dolné zaistenie s bočnou západkou

2. set D1/2B pre šírku dverného krídla do 1 300 mm s max. výškou 2 270 mm obsahuje:
PHA 2102 F – 1-bodové zaistenie
PHA 2105 – paniková tyč 1 130 mm
PHX 04 F – set závory s krytom pre krídlo dverí s výškou do 2 270 mm
PHX 07 F – horné a dolné zaistenie s bočnou západkou

3. set D1/2B pre šírku dverného krídla do 1 000 mm s max. výškou 3 400 mm obsahuje:
PHA 2102 F – 1-bodové zaistenie
PHA 2104 – paniková tyč 830 mm
PHX 05 F – set závory s krytom pre krídlo dverí s výškou do 3 400 mm
PHX 07 F – horné a dolné zaistenie s bočnou západkou

4. set D1/2B pre šírku dverného krídla do 1 300 mm s max. výškou 3 400 mm obsahuje:
PHA 2102 F – 1-bodové zaistenie
PHA 2105 – paniková tyč 1 130 mm
PHX 05 F – set závory s krytom pre krídlo dverí s výškou do 3 400 mm
PHX 07 F – horné a dolné zaistenie s bočnou západkou

Všetky komponenty majú striebornú povrchovú úpravu.

POUŽITIE PANIKOVÝCH KOVANÍ:

Panikové kovania umožňujú otvorenie dverí primeraným zatlačením na madlo v smere úniku a to i v prípade, že sú dvere z vonkajšej strany uzamknuté.
Sú určené na použitie na dverách východov z verejných budov s vyššou frekvenciou pohybu ľudí, napr. nákupné strediská, školy, nemocnice, divadlá, kiná, úrady a pod.
Tieto kovania sa montujú na dvere, ktoré sú súčasťou núdzových východov a protipožiarnych únikových ciest.

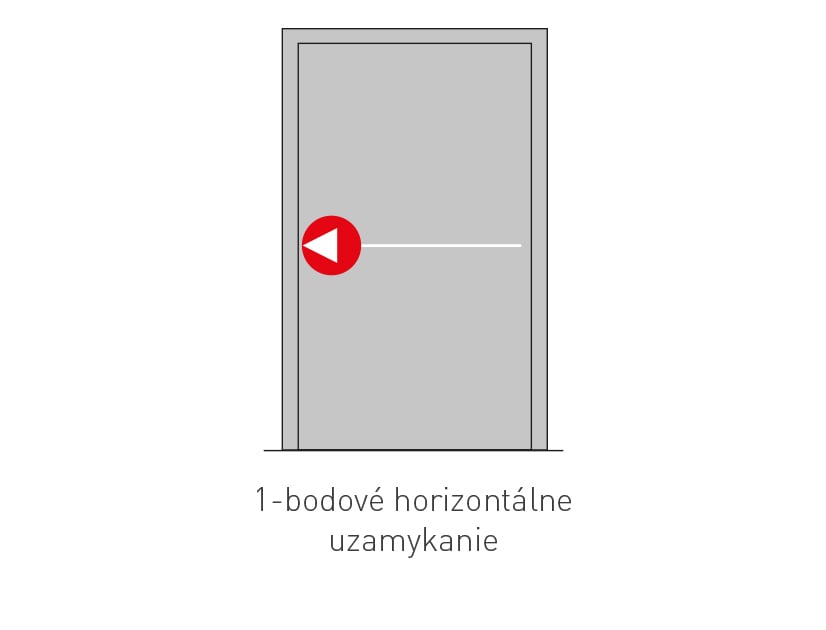

Panikové kovanie pre jednokrídlové dvere s jednobodovým zaistením. Zatváranie cez bočnú oceľovú západku. Bez prístupu z vonkajšej strany.

Štandardné balenie panikových kovaní je určené pre max. šírku dverného krídla 1260mm .

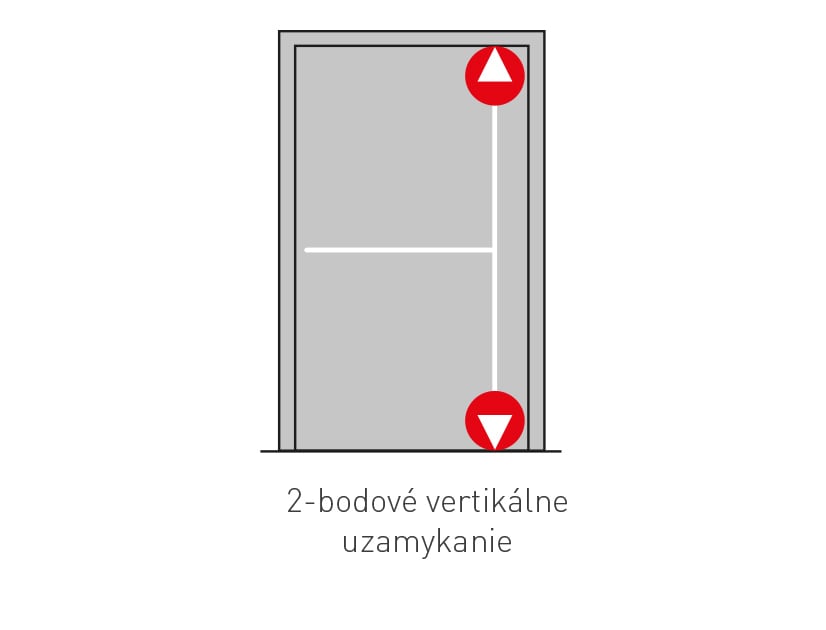

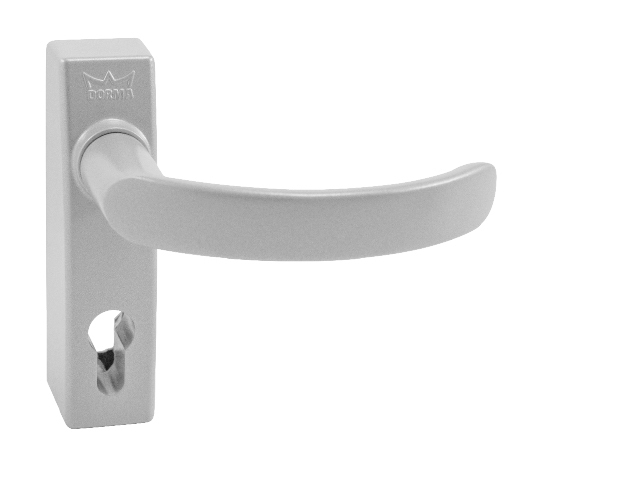

Sada dvojbodového panikového kovania so štítovou kľučkou a cylindrickou vložkou.

Reverzibilné panikové kovanie. Uzamykanie dverí hornou a dolnou západkou. Otváranie pomocou kľúča a kľučky zvonku. Štítová kľučka a cylindrická vložka sú súčasťou balenia.

Sada panikového kovania je v RAL farbe. Štandardné balenie panikových kovaní je určené pre max. šírku dverného krídla 1260mm a max výšku 2100mm.

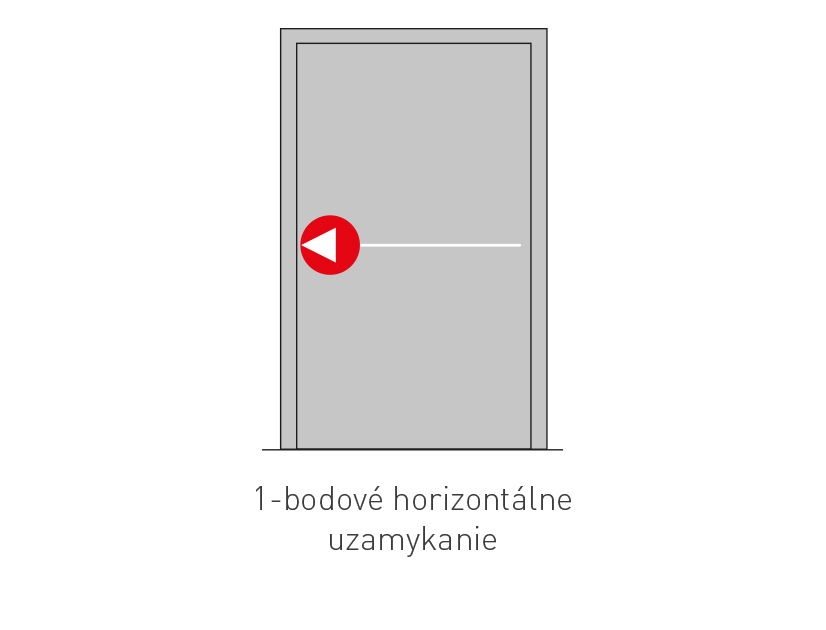

Sada jednobodového panikového kovania so štítovou kľučkou a cylindrickou vložkou.

Panikové kovanie pre jednokrídlové dvere s jednobodovým zaistením. Zatváranie cez bočnú oceľovú západku. Otváranie zvonku pomocou kľúča a kľučky. Štítová kľučka a cylindrická vložka sú súčasťou balenia.

Sada panikového kovania je v RAL farbe s nerezovou štítovou kľučkou. Štandardné balenie panikových kovaní je určené pre max. šírku dverného krídla 1260mm

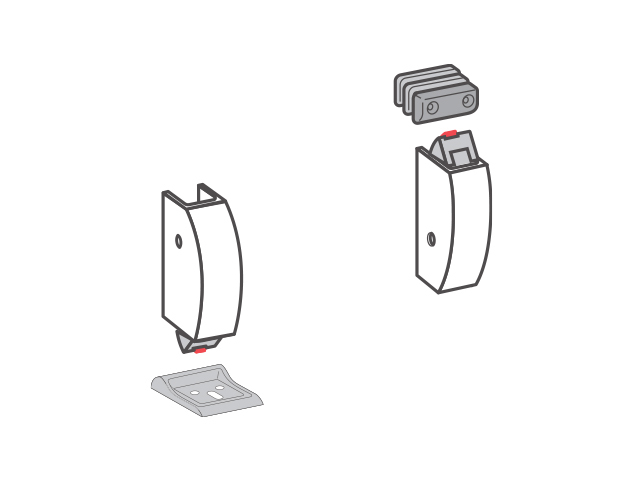

PHX 03 F
• horné a dolné zaistenie s bezpečnostnou poistkou
• pre protipožiarne a dymotesné dvere
• oceľová západka
• oceľový horný držiak západky s dištančnými doštičkami
• oceľový dolný držiak západky

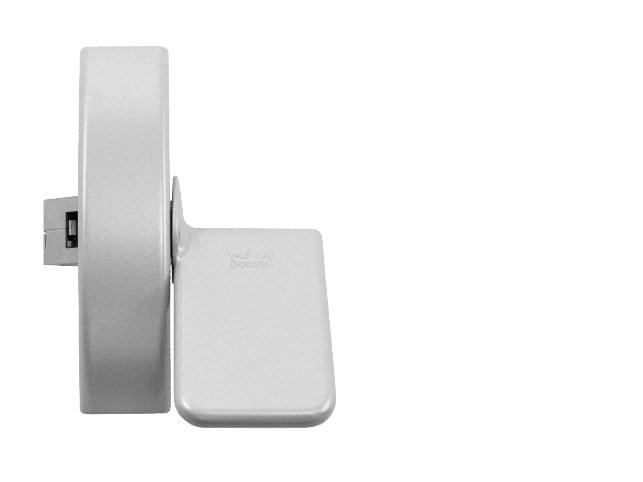

Exit pad F/F na jednokrídlové dvere
• jednobodové zaistenie, modulárne
• pre protipožiarne a dymotesné dvere
• s bezpečnostnou poistkou
• oceľová západka
• oceľový držiak západky s dištančnými doštičkami
• plastová montážna doska

Panikové kovanie pre jednokrídlové dvere s jednobodovým zaistením. Zatváranie cez bočnú oceľovú západku. Bez prístupu z vonkajšej strany.

Sada panikového kovania je v RAL farbe. Štandardné balenie panikových kovaní je určené pre max. šírku dverného krídla 1260mm.
